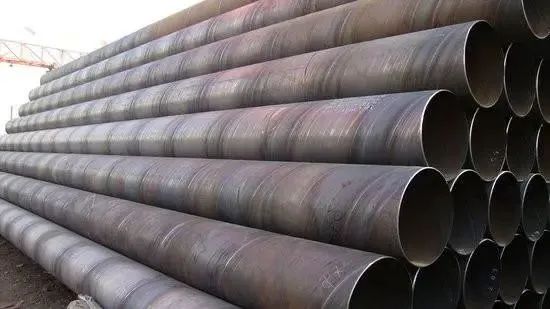

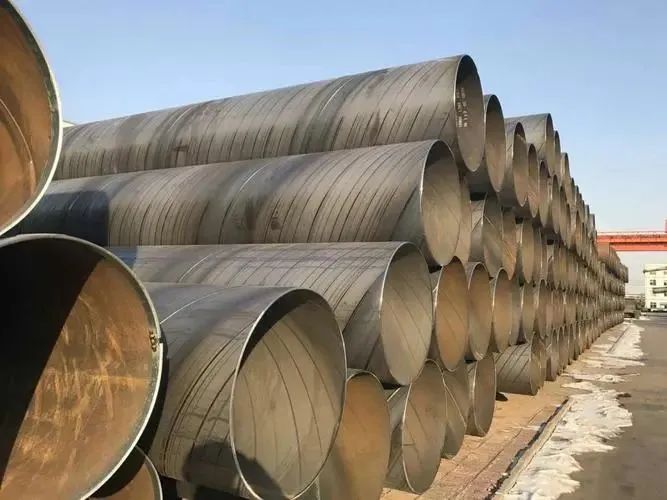

Ο σπειροειδής σωλήνας ονομάζεται επίσης σπειροειδής χαλύβδινος σωλήνας ή σπειροειδής σωλήνας. Τυλίγεται σε μια κουβέρτα σωλήνα στη γωνία της σπειροειδούς γραμμής (που ονομάζεται γωνία καλουπιού) του χαλύβδινου ιμάντα ή της χαλύβδινης δομής χαμηλού κράματος σε ένα συγκεκριμένο σπειροειδές σύρμα και στη συνέχεια συγκολλάται η ραφή του σωλήνα. Μπορεί να παράγει μεγάλους χαλύβδινους σωλήνες με στενούς χάλυβας χάλυβας.
χρήση:
Ο σπειροειδής σωλήνας χρησιμοποιείται κυρίως για τον αγωγό μεταφοράς πετρελαίου και φυσικού αερίου και οι προδιαγραφές του αντιπροσωπεύονται από την εξωτερική διάμετρο* πάχος τοιχώματος. Εάν ο σπειροειδής σωλήνας έχει συγκόλληση μονής όψης και συγκόλληση διπλής όψης, ο συγκολλημένος σωλήνας πρέπει να εξασφαλίζει την υδραυλική δοκιμή, την αντοχή εφελκυσμού της συγκόλλησης και την απόδοση κάμψης σε ψυχρή κατάσταση.
Διαδικασία παραγωγής:
(1) Οι πρώτες ύλες είναι ρολά χάλυβα, συγκολλημένα σύρματα και συγκόλληση. Πριν από την επένδυση πρέπει να περάσουν αυστηρές φυσικές και χημικές δοκιμές.
(2) Περιστρέψτε με ατσάλινη κεφαλή και ουρές, χρησιμοποιήστε συγκόλληση με θαμμένο τόξο μονού μεταξιού ή διπλού σύρματος και χρησιμοποιήστε αυτόματη συγκόλληση με θαμμένο τόξο για να αναπληρώσετε τη συγκόλληση μετά την κύλιση σε χαλύβδινους σωλήνες.
(3) Πριν από το σχηματισμό, ο ιστός είναι καθαρός, κομμένος και πλανισμένος και η επιφάνεια καθαρίζεται και μεταφέρεται στην επιφάνεια.
(4) Χρησιμοποιήστε το μανόμετρο ηλεκτρικής σύνδεσης για να ελέγξετε την πίεση του κυλίνδρου λαδιού και στις δύο πλευρές του μεταφορέα για να εξασφαλίσετε την ομαλή μεταφορά του χάλυβα.
(5) Εξωτερικός έλεγχος ή τύπος κυλίνδρου εσωτερικού ελέγχου.
(6) Η συσκευή ελέγχου του διακένου συγκόλλησης χρησιμοποιείται για να διασφαλιστεί ότι το διάκενο συγκόλλησης πληροί τις απαιτήσεις συγκόλλησης. Η διάμετρος του σωλήνα, η ποσότητα του άκρου σφάλματος και το διάκενο συγκόλλησης ελέγχονται αυστηρά.
(7) Η εσωτερική συγκόλληση και η εξωτερική συγκόλληση χρησιμοποιούνται στη μηχανή συγκόλλησης Lincoln των Ηνωμένων Πολιτειών για συγκόλληση με θαμμένο τόξο μονού ή διπλού σύρματος για τη λήψη σταθερών προδιαγραφών συγκόλλησης.
(8) Οι συγκολλημένες συγκολλήσεις ελέγχονται με συνεχή αυτόματο τραυματισμό υπερήχων στους διαδικτυακούς συνεχείς τραυματισμούς υπερήχων, διασφαλίζοντας ότι το 100% των σπειροειδών συγκολλημένων ραφών δεν είναι κατεστραμμένο κάλυψη ανίχνευσης. Εάν υπάρχουν ελαττώματα, καλέστε αυτόματα την αστυνομία και ψεκάστε το σημάδι, οι εργαζόμενοι στην παραγωγή προσαρμόζουν τις παραμέτρους της διαδικασίας ανά πάσα στιγμή για να εξαλείψουν τα ελαττώματα εγκαίρως.
(9) Κόψτε τον χαλύβδινο σωλήνα σε μία ρίζα με μηχανή κοπής πλάσματος αέρα.
(10) Μετά την κοπή σε έναν μόνο χαλύβδινο σωλήνα, κάθε παρτίδα χαλύβδινων σωλήνων πρέπει να διεξάγει ένα αυστηρό σύστημα πρώτης επιθεώρησης για να ελέγξει τις μηχανικές ιδιότητες, τα χημικά συστατικά, τις συνθήκες διάλυσης, την ποιότητα της επιφάνειας του χαλύβδινου σωλήνα και την επιθεώρηση των χαλύβδινων σωλήνων . Στη συνέχεια μπορεί να τεθεί επίσημα στην παραγωγή.
(11) Υπάρχει ένα τμήμα ενός συνεχούς σημάδι ανίχνευσης τόνου στη συγκόλληση. Μετά από χειροκίνητους ελέγχους υπερήχων και ακτίνων Χ, εάν υπάρχουν ελαττώματα, μετά την επισκευή, δεν ελέγχεται ξανά μέχρι να επιβεβαιωθεί ότι το ελάττωμα έχει εξαλειφθεί.
(12) Ο σωλήνας όπου οι αρμοί τύπου σωλήνα που τέμνουν τη συγκολλημένη συγκόλληση και τέμνονται με τη σπειροειδή συγκόλληση ελέγχονται όλοι με τηλεόραση με ακτίνες Χ ή μαγνητοσκοπήσεις.
(13) Κάθε χαλύβδινος σωλήνας δοκιμάζεται με στατική πίεση νερού και η πίεση σφραγίζεται με ακτινική σφράγιση. Η πίεση και ο χρόνος δοκιμής ελέγχονται αυστηρά από τη συσκευή ανίχνευσης υδραυλικού μικροϋπολογιστή από χάλυβα. Η παράμετρος δοκιμής εκτυπώνεται αυτόματα.
(14) Επεξεργασία μηχανών στο τέλος του αγωγού, έτσι ώστε η ακραία επιφάνεια να είναι κάθετη και η γωνία κόρνας και οι αμβλύτερες άκρες να ελέγχονται με ακρίβεια.
