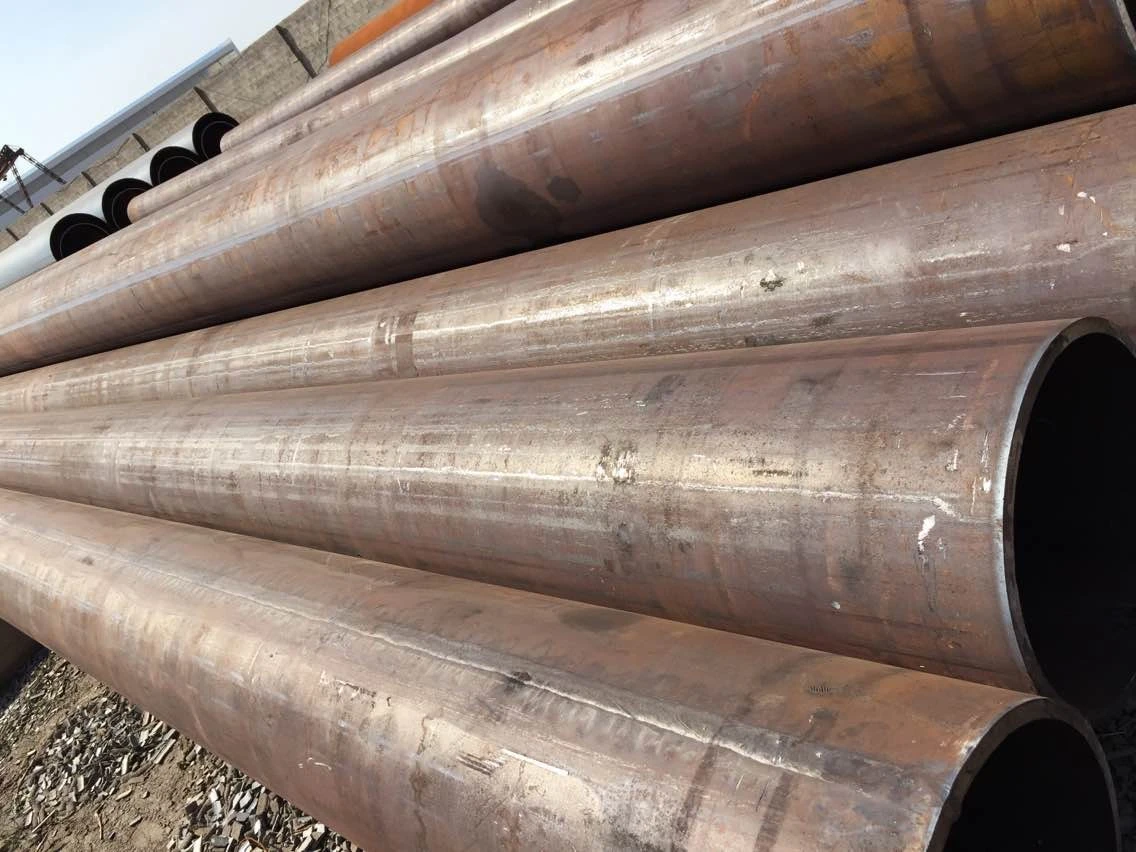

Η διαδικασία συγκόλλησης ευθείας ραφής μπορεί να χωριστεί σε σωλήνες από ευθύγραμμο χάλυβα με συγκόλληση με αντίσταση και σε χαλύβδινους σωλήνες ευθείας ραφής με συγκόλληση με θαμμένο τόξο. Μεταξύ αυτών, οι σωλήνες από χάλυβα με ευθεία ραφή συγκολλημένοι με αντίσταση χωρίζονται σε χαλύβδινους σωλήνες ευθείας ραφής συγκόλλησης υψηλής συχνότητας, χαλύβδινους σωλήνες ευθείας ραφής συγκόλλησης μέσης συχνότητας, χαλύβδινους σωλήνες ευθείας ραφής συγκόλλησης χαμηλής συχνότητας. Ο χαλύβδινος σωλήνας ευθύγραμμης συγκόλλησης με θαμμένο τόξο ονομάζεται επίσης χαλύβδινος σωλήνας ευθείας ραφής συγκόλλησης διπλής όψης με θαμμένο τόξο ή χαλύβδινος σωλήνας ευθείας ραφής LSAW. Το LSAW είναι (η συντομογραφία Longitudinally Submerged Arc Welding συντομεύεται ως LSAW).

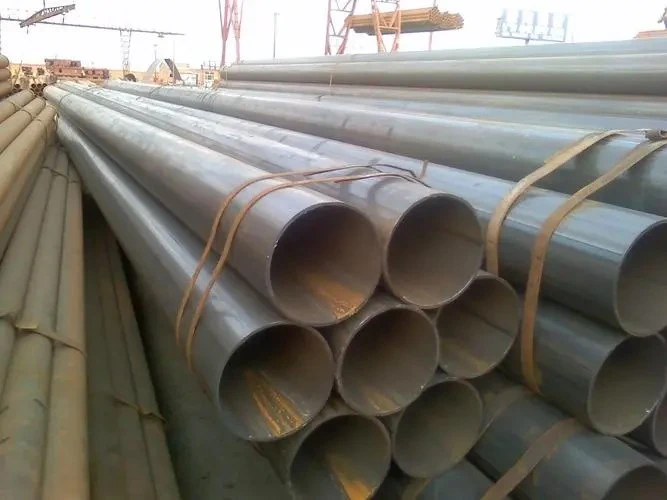

Η συγκόλληση ηλεκτρικής αντίστασης, επίσης γνωστή ως ευθύγραμμος χαλύβδινος σωλήνας ERW, ονομάζεται επίσης ηλεκτροσυγκόλληση ηλεκτρικής αντίστασης. Ο χαλύβδινος σωλήνας ευθείας ραφής συγκόλλησης υψηλής συχνότητας ονομάζεται επίσης χαλύβδινος σωλήνας ευθείας ραφής ERW. Το ERW είναι ένα συλλογικό όνομα για τη συγκόλληση με αντίσταση χαλύβδινων σωλήνων. Electric resision welding (ELW) ERW είναι το πρώτο γράμμα που αντιστοιχεί σε αγγλικές λέξεις, αντίστοιχα.
Ο χαλύβδινος σωλήνας συγκόλλησης με αντίσταση χωρίζεται σε δύο μορφές: AC συγκολλημένος χαλύβδινος σωλήνας και συγκολλημένος σωλήνας χάλυβα DC. Η συγκόλληση εναλλασσόμενου ρεύματος χωρίζεται σε συγκόλληση χαμηλής συχνότητας, συγκόλληση μέσης συχνότητας, συγκόλληση εξαιρετικά μέσης συχνότητας και συγκόλληση υψηλής συχνότητας σύμφωνα με διαφορετικές συχνότητες. Η συγκόλληση υψηλής συχνότητας χρησιμοποιείται κυρίως για την παραγωγή χαλύβδινων σωλήνων με λεπτό τοίχωμα ή σωλήνων από χάλυβα με πάχος τοιχώματος. Η συγκόλληση υψηλής συχνότητας χωρίζεται σε συγκόλληση επαφής και επαγωγική συγκόλληση. Η συγκόλληση συνεχούς ρεύματος χρησιμοποιείται γενικά για χαλύβδινους σωλήνες μικρού διαμετρήματος.
Ανεξάρτητα από τη διαδικασία συγκόλλησης ευθύγραμμων χαλύβδινων σωλήνων, τα κύρια βήματα είναι παρόμοια:
1. Εξερεύνηση πλακών: Αφού οι χαλύβδινες πλάκες που χρησιμοποιούνται για τη δημιουργία χαλύβδινων σωλήνων συγκόλλησης με θαμμένο τόξο μεγάλου διαμετρήματος εισέλθουν στη γραμμή παραγωγής, εκτελέστε πρώτα την πλήρη επιθεώρηση υπερήχων.
2. Άκρη φρεζαρίσματος: Το φρεζάρισμα διπλής όψης και στις δύο άκρες της χαλύβδινης πλάκας με φρέζα μπορεί να επιτύχει το απαιτούμενο πλάτος πλάκας, την παράλληλη παραλληλία και το σχήμα της κλίσης.
3. Προ-κάμψη άκρη: Χρησιμοποιήστε το μηχάνημα προ-κάμψης για την προ-κάμψη στην άκρη της πλάκας για να κάνετε την άκρη της σανίδας να έχει μια κυρτή καμπυλότητα.
4. Για χύτευση: Πρώτα απ 'όλα, η μισή χαλύβδινη πλάκα μετά την προ-καμπύλη χαλύβδινη πλάκα σφραγίστηκε πολλές φορές στη μηχανή χύτευσης JCO, πιέστηκε σε σχήμα "J" και στη συνέχεια το άλλο μισό της χαλύβδινης πλάκας επίσης λύγισε, πιέστηκε σε σχήμα "C" και τελικά σχημάτισε ένα άνοιγμα ανοίγματος. Σχήμα "Ο".
5. Προ-συγκόλληση: Κάντε τη διαμόρφωση ευθύγραμμων συγκολλημένων χαλύβδινων σωλήνων και ραφών και χρησιμοποιήστε συγκόλληση προστασίας αερίου (MAG) για συνεχή συγκόλληση.
6. Εσωτερική συγκόλληση: Χρησιμοποιήστε τις κολώνες για να θάψετε τη συγκόλληση με τόξο (έως τέσσερα σύρματα) στο εσωτερικό των ευθύγραμμων χαλύβδινων σωλήνων.
7. Εξωτερική συγκόλληση: Χρησιμοποιήστε τις κολώνες για να θάψετε τη συγκόλληση με τόξο στο εξωτερικό του ραμμένου συγκολλημένου τόξου χαλύβδινου σωλήνα για συγκόλληση.
8. Επιθεώρηση με υπερήχους Ⅰ: 100% επιθεώρηση της συγκόλλησης με μάνδαλο και των συγκολλημένων ραφών και των συγκολλήσεων στους συγκολλημένους χαλύβδινους σωλήνες ευθείας ραφής.
9. Εξέταση ακτίνων Χ Ⅰ: 100% βιομηχανική τηλεοπτική επιθεώρηση συγκολλημένων ραφών εσωτερικών και εξωτερικών συγκολλήσεων, χρησιμοποιώντας σύστημα επεξεργασίας εικόνας για να εξασφαλιστεί η ευαισθησία της ανίχνευσης.
10. Επέκταση: Το πλήρες μήκος του θαμμένου τόξου συγκόλλησης με ευθεία ραφή χαλύβδινου σωλήνα επεκτείνεται για να βελτιώσει το μέγεθος και την ακρίβεια του χαλύβδινου σωλήνα και να βελτιώσει την κατάσταση κατανομής της τάσης στον χαλύβδινο σωλήνα.
11. Δοκιμή πίεσης νερού: Ο χαλύβδινος σωλήνας μετά την επέκταση της διαμέτρου στο υδραυλικό δοκιμαστικό μηχάνημα επιθεωρείται για να διασφαλιστεί ότι η πίεση δοκιμής του χαλύβδινου σωλήνα πληροί τις τυπικές απαιτήσεις. Το μηχάνημα διαθέτει λειτουργία αυτόματης εγγραφής και αποθήκευσης.
12. Αντεστραμμένα άκρα: Το άκρο του σωλήνα μετά την επιθεώρηση διέρχεται για να πληροί τις απαιτήσεις των απαιτούμενων κλίσεων άκρου σωλήνα.
13. Δοκιμή υπερήχων II: Εκτελείται ξανά έλεγχος με υπερήχους για να ελεγχθούν τα ελαττώματα που ενδέχεται να προκαλέσουν οι συγκολλημένοι χαλύβδινοι σωλήνες ευθείας ραφής μετά τη διάμετρο και την πίεση του νερού.
14. Εξέταση με ακτίνες Χ II: Η βιομηχανική επιθεώρηση τηλεόρασης με ακτίνες Χ και φιλμ ραφής συγκόλλησης σωλήνων των χαλύβδινων σωλήνων μετά τη δοκιμή διαμέτρου και υδραυλικού ελέγχου.
15. Δοκιμή μαγνητικής σκόνης στην πλευρά του σωλήνα: πραγματοποιήστε αυτήν την επιθεώρηση για να ανακαλύψετε τα ελαττώματα στην πλευρά του σωλήνα.
16. Αντιδιαβρωτική και επίστρωση: Οι πιστοποιημένοι χαλύβδινοι σωλήνες εκτελούν αντιδιαβρωτική και επίστρωση σύμφωνα με τις απαιτήσεις του χρήστη.
