Μια πιο αποτελεσματική μέθοδος για τον εντοπισμό ελαττωμάτων συγκόλλησης είναι η χρήση τεχνολογίας ανίχνευσης υπερήχων ανάκλασης παλμού. Επειδή είναι κυρίως για να προσδιοριστεί εάν υπάρχει ελάττωμα, χρησιμοποιείται ο ανιχνευτής υπερήχων οθόνης τύπου Α (σάρωση Α). Χρησιμοποιεί τα χαρακτηριστικά ανάκλασης των υπερήχων. Στην οθόνη φθορισμού, οι κατακόρυφες συντεταγμένες αντιπροσωπεύουν το εύρος της ηχούς ανάκλασης και η οριζόντια συντεταγμένη αντιπροσωπεύει το χρόνο εξάπλωσης της ηχούς ανάκλασης. Προσδιορίστε το μέγεθος και τη θέση του ελαττώματος σύμφωνα με το πλάτος και το χρόνο του ελαττωματικού κύματος ανάκλασης. Είναι το κύμα ανάκλασης στην επιφάνεια του τεμαχίου εργασίας, το F είναι ένα κύμα ελαττώματος και το B είναι το κύμα ανάκλασης κάτω.

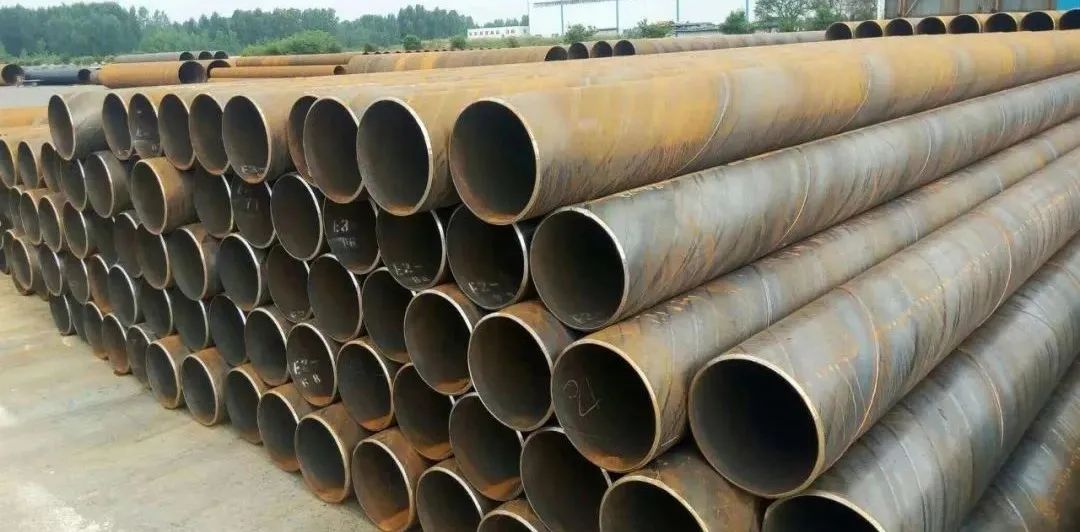

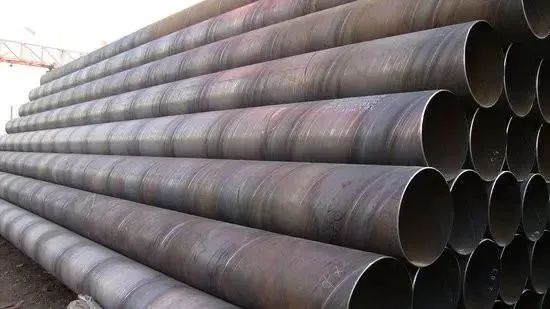

Το αυτόματο σύστημα ανιχνευτή αποτελείται από έναν ανιχνευτή υπερήχων. Ολόκληρο το σύστημα αποτελείται από έναν ανιχνευτή υπερήχων, οχήματα μεταφοράς και πρακτορεία παρακολούθησης συγκόλλησης. Ο ανιχνευτής υπερήχων χρησιμοποιείται για την ανίχνευση ραφών συγκόλλησης. Εδώ, οι ανιχνευτές κλίσης που κατανέμονται κατά μήκος της περιφέρειας της κυκλικής κυκλικότητας χρησιμοποιούνται για την ανίχνευση των ελαττωμάτων στη συγκόλληση, όπως οπές, ρωγμές, υπολείμματα, ατελές βάθος και μη γυαλισμένες πλατφόρμες. Τα οχήματα μεταφοράς χρησιμοποιούνται για κινητά. Για τους χαλύβδινους σωλήνες, κατά τη διάρκεια της δοκιμής, ο χαλύβδινος σωλήνας τοποθετείται στο όχημα μεταφοράς και αποστέλλεται στο κάτω μέρος του συστήματος παρακολούθησης συγκόλλησης. Το αυτοκίνητο κινείται προς τα εμπρός ενώ περιστρέφει τον χαλύβδινο σωλήνα. Αυτές οι δύο κινήσεις συνδυάζονται στην σπειροειδή κίνηση του χαλύβδινου σωλήνα. Στην ιδανική περίπτωση, η τροφοδοσία και η περιστροφή του χαλύβδινου σωλήνα πρέπει να είναι αυστηρά συγχρονισμένα. Όταν η σπειροειδής γωνία της συγκόλλησης του χαλύβδινου σωλήνα είναι αμετάβλητη, οι συγκολλήσεις βρίσκονται αυστηρά εντός του εύρους ανίχνευσης του συστήματος ανίχνευσης. Το σύστημα παρακολούθησης συγκόλλησης είναι ο φορέας του ανιχνευτή υπερήχων, ο οποίος χρησιμοποιείται για την παρακολούθηση του κέντρου της συγκόλλησης του χαλύβδινου σωλήνα. Προκειμένου να διασφαλιστεί η ακρίβεια και η αξιοπιστία της επιθεώρησης, το σύστημα ανίχνευσης υπερήχων πρέπει να εγκατασταθεί στο σύστημα παρακολούθησης συγκόλλησης.
Αντίθετα, η τεχνολογία ανίχνευσης ακτίνων Χ έχει περισσότερα πλεονεκτήματα από την παραπάνω τεχνολογία ανίχνευσης. Ο εξοπλισμός ακτίνων Χ όχι μόνο μπορεί να ανιχνεύσει τις αόρατες αρθρώσεις συγκόλλησης διαφόρων σωλήνων συγκόλλησης, αλλά και να αναλύσει έξυπνα τα αποτελέσματα των δοκιμών, παρέχοντας αποτελεσματικές μεθόδους ανίχνευσης για την επίτευξη των στόχων του "πρώτου ποσοστού πιστοποίησης" και των "μηδενικών ελαττωμάτων".
Ως εκ τούτου, οι άνθρωποι χρησιμοποιούν συχνά εξοπλισμό ακτίνων Χ για δοκιμές. Χρησιμοποιεί ακτίνες Χ για να διεισδύσει σε αδιαφανή υλικά για να σχηματίσει μια καθαρή ορατή προοπτική για να ελέγξει την ποιότητα της συγκόλλησης.
Για προϊόντα που δεν μπορούν να ελεγχθούν με οπτική επιθεώρηση, χρησιμοποιήστε εξοπλισμό ακτίνων Χ για να διεισδύσουν σε υλικά διαφορετικής πυκνότητας για να εμφανίσετε την εσωτερική δομή του μετρούμενου αντικειμένου έτσι ώστε το αντικείμενο να μπορεί να παρατηρηθεί χωρίς να καταστραφεί το αντικείμενο. Δοκιμάστε την προβληματική περιοχή μέσα στο αντικείμενο. Επί του παρόντος, τα στοιχεία επιθεώρησης που χρησιμοποιούν εξοπλισμό ακτίνων Χ περιλαμβάνουν κυρίως: έλεγχο ελαττωμάτων στη συσκευασία IC, κακή ή γέφυρα και ώθηση, ενώσεις συγκόλλησης SMT, επιθεωρήσεις που μπορεί να συμβούν σε διάφορα συνδεδεμένα καλώδια και την ακεραιότητα του υλικού συγκόλλησης.
