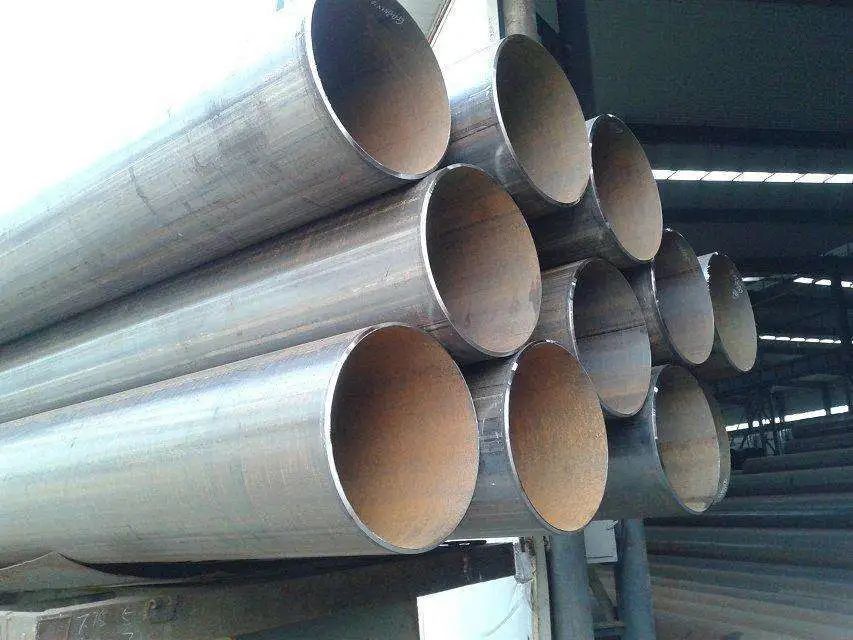

Προτού δεν δοκιμαστεί ο χαλύβδινος σωλήνας ευθείας ραφής, η επιθεώρηση εμφάνισης της συγκόλλησης θα πρέπει να πληροί τις απαιτήσεις. Ο σύνδεσμος συγκόλλησης για αρθρώσεις σωλήνων γενικά απαιτεί την εμφάνιση και την ποιότητα της επιφάνειας των ραφών άμεσης συγκόλλησης ως εξής:
Το σχήμα συγκόλλησης πρέπει να είναι καλό και το πλάτος να καλύπτεται κατά 2 mm και στις δύο πλευρές της ράμπας. Το ύψος του αρμού συγκόλλησης της γωνιακής συγκόλλησης πρέπει να πληροί τους κανονισμούς σχεδιασμού και το σχήμα πρέπει να μεταβάλλεται ομαλά.
Επιφάνεια αρμού συγκόλλησης
(1) Δεν επιτρέπονται ρωγμές, δεν τήκονται, υπολείμματα και πιτσίλισμα.
(2) Οι σωλήνες από χάλυβα με θερμοκρασία σχεδιασμού χαμηλότερη από-29 μοίρες και η επιφάνεια συγκόλλησης σωλήνων από ανοξείδωτο χάλυβα με μεγάλη τάση σκλήρυνσης δεν πρέπει να δαγκώνουν στο πλάι. Το δάγκωμα συγκόλλησης άλλων σχετικών υλικών θα πρέπει να είναι μεγαλύτερο από 0,5 mm. Το μήκος της συνεχούς πλευράς δεν πρέπει να υπερβαίνει τα 100 mm. Το συνολικό μήκος της πλευράς δαγκώματος και στις δύο πλευρές της συγκόλλησης δεν πρέπει να υπερβαίνει το 10 % του συνολικού μήκους της συγκόλλησης.
(3) Η επιφάνεια της συγκόλλησης δεν πρέπει να είναι χαμηλότερη από την επιφάνεια του αγωγού. Η υψηλή υπολειμματική ποσότητα συγκόλλησης δεν είναι μεγαλύτερη από 3 mm.
(4) Οι λάθος άκρες του συνδετήρα συγκόλλησης δεν πρέπει να υπερβαίνουν το 10 % του πάχους του τοιχώματος και δεν πρέπει να υπερβαίνουν τα 2 mm.
